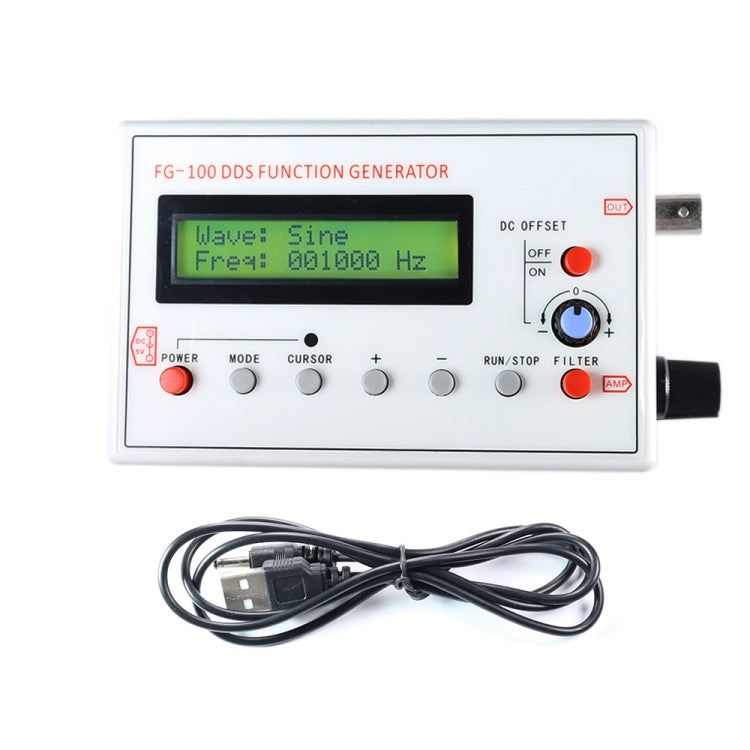

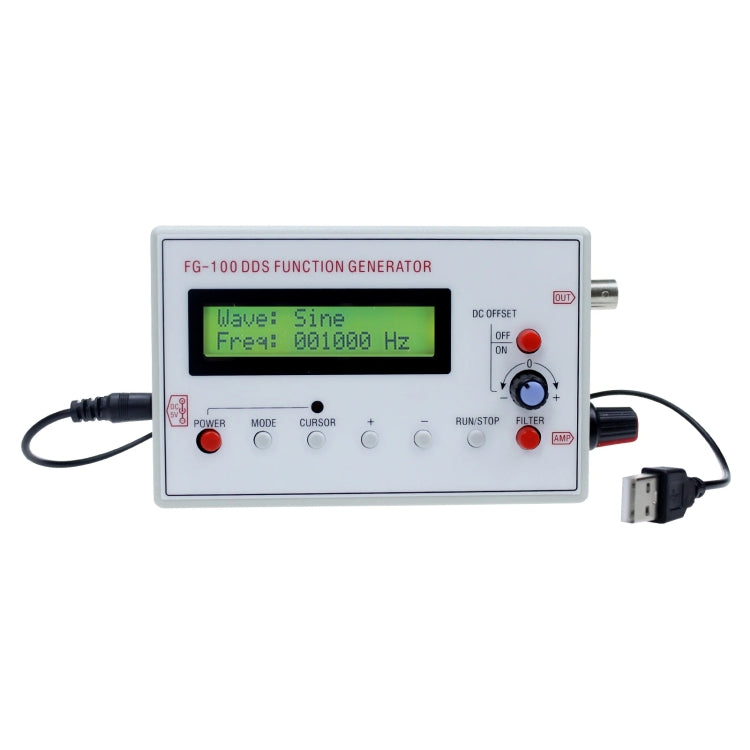

مولد إشارة دالة DDS FG-100 بتردد 1 هرتز - 500 كيلو هرتز، عداد تردد، FG-100

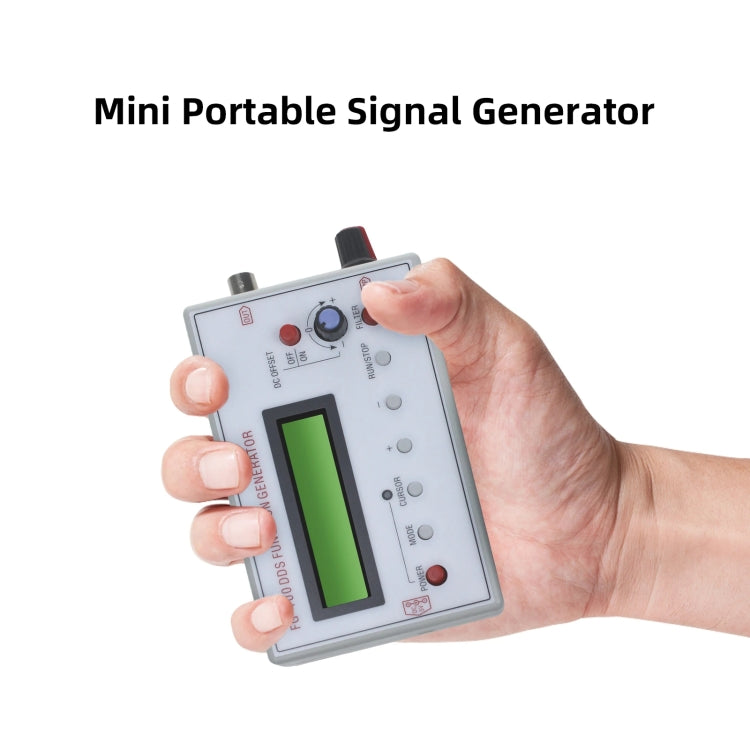

1. حجم صغير، وظائف كاملة، تشغيل بسيط وسهل الحمل.
2. يمكن تشغيله بواسطة محول أو بطارية ليثيوم (غير متضمنة)
٣. يُمكن استخدامه مع راسم الذبذبات لاختبار وتصحيح أخطاء الدوائر الإلكترونية، واختبار وقياس خصائص التردد واستجابات النبضات لمضخمات الصوت. بفضل دقته العالية واستقراره الترددي، يُعدّ DDS مناسبًا جدًا لمعايرة عامل وقت مسح راسم الذبذبات. كما يُعدّ خرج الموجة المربعة مناسبًا لضبط خصائص مُخفِّف الذبذبات ونبضات المسبار، وغيرها.

المؤشرات الفنية:
1. نطاق التردد: موجة جيبية 1 هرتز - 500 كيلو هرتز (يصل التردد بسعة خرج مسطحة إلى 200 كيلو هرتز، وستنخفض سعة الخرج مع زيادة التردد بشكل أكبر)، أشكال موجية أخرى 1 هرتز - 20 كيلو هرتز (ولكن الحد الأعلى للتردد القابل للتعديل غير محدود، إذا لم تكن متطلبات التشويه والاهتزاز عالية، ويمكن زيادة تردد الاستخدام بشكل أكبر).
2. الدقة: 1 هرتز.
3. شكل موجة الإخراج: موجة جيبية، موجة مربعة، موجة مثلثية، موجة منشارية أمامية، موجة منشارية عكسية، موجة ضوضاء، تخطيط كهربية القلب.
4. تشويه الموجة الجيبية: أقل من 1% تحت 1 كيلوهرتز، وأقل من 0.5% عند 1 كيلوهرتز وما فوق.
5. سعة الإخراج: الحد الأقصى +/-10 فولت (PP).
6. معاوقة الخرج: 50 أوم
7.. إزاحة التيار المستمر: الحد الأقصى +/-10 فولت، مع وظيفة إيقاف التشغيل.
8. يوجد مرشح يمكن تشغيله وإيقاف تشغيله، والذي يمكن تكييفه بشكل جيد مع إخراج موجة الجيب والنبضة.
9. مصدر الطاقة: تيار مستمر 3.5-10 فولت. يُنصح باستخدام تيار مستمر 5 فولت عند استخدام محول، وبطارية ليثيوم 3.7 فولت عند استخدام طاقة البطارية.
10. الأبعاد الكلية: 125×80×32.
11. الوزن (بما في ذلك الملحقات): حوالي 0.2 كجم
