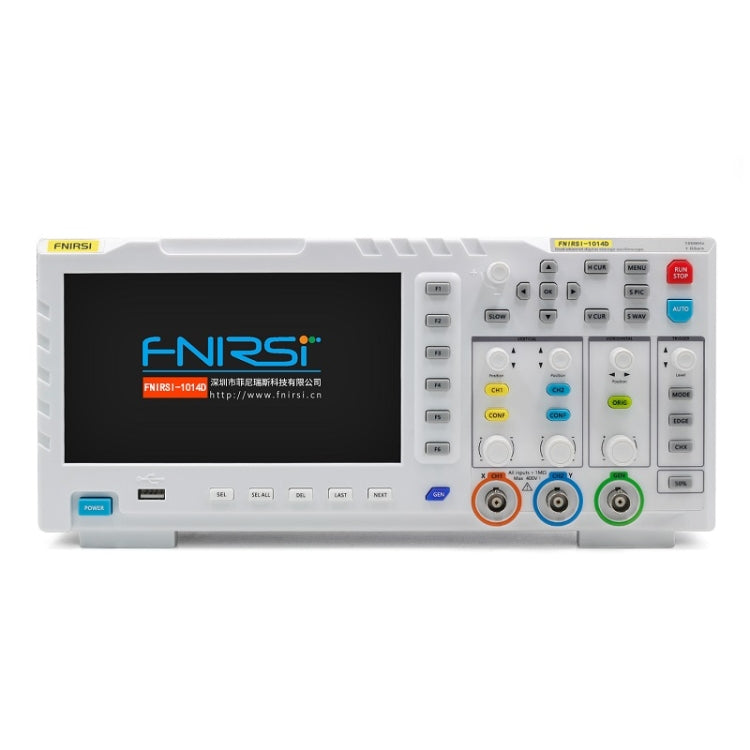

جهاز راسم الذبذبات الرقمي FNIRSI 2 في 1 ثنائي القناة بعرض نطاق 100 متر، مولد إشارة أخذ العينات 1GS، قابس الاتحاد الأوروبي، 1014D، 1014D + مسبار P4100

1. يتمتع منظار الذبذبات بمعدل أخذ عينات في الوقت الفعلي يبلغ 1GSa/s وعرض نطاق تناظري يبلغ 100 ميجا هرتز × 2

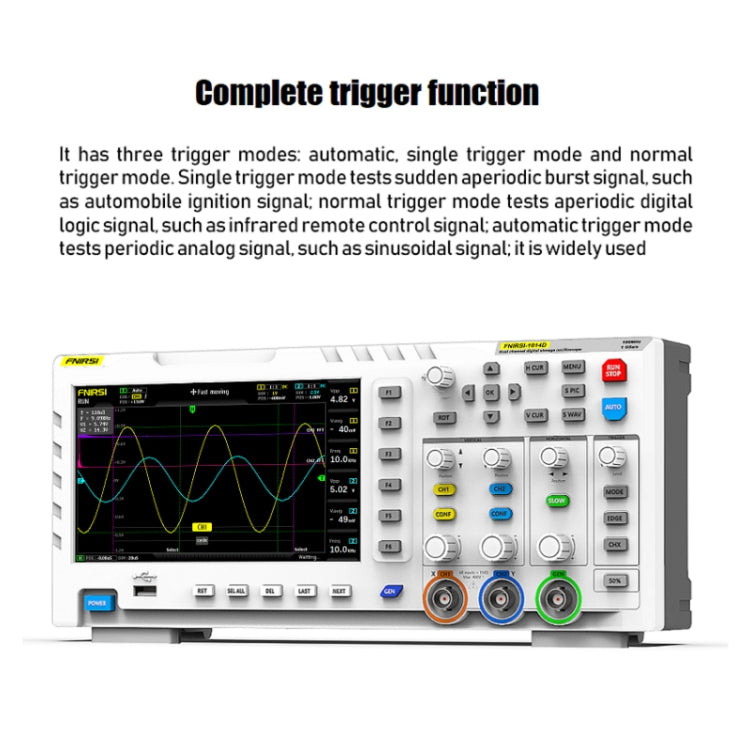

2. وظيفة تشغيل كاملة (فردية/عادية/تلقائية)، ويمكن استخدام كل من الإشارة التناظرية الدورية والإشارة الرقمية غير الدورية بحرية

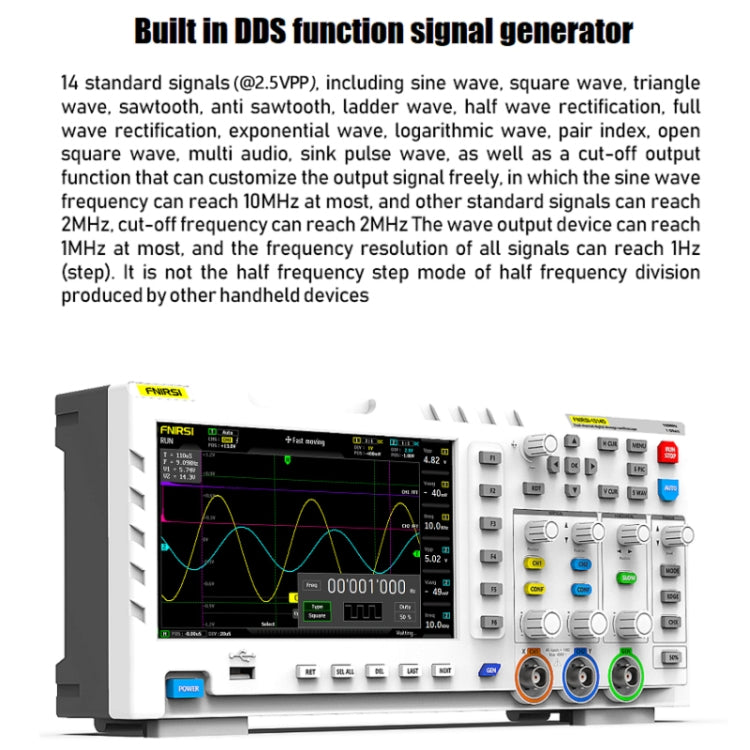

3. مولد إشارة وظيفة DDS مدمج ومخرج التقطيع الأصلي للصناعة (@2.5vpp)، جميع خطوات تردد الإشارة هي 1 هرتز، يدعم 14 نوعًا من إشارات الوظيفة القياسية وإشارة تقطيع قابلة للتخصيص، يعترض جهاز إخراج التقطيع جزءًا أو كل الإشارات

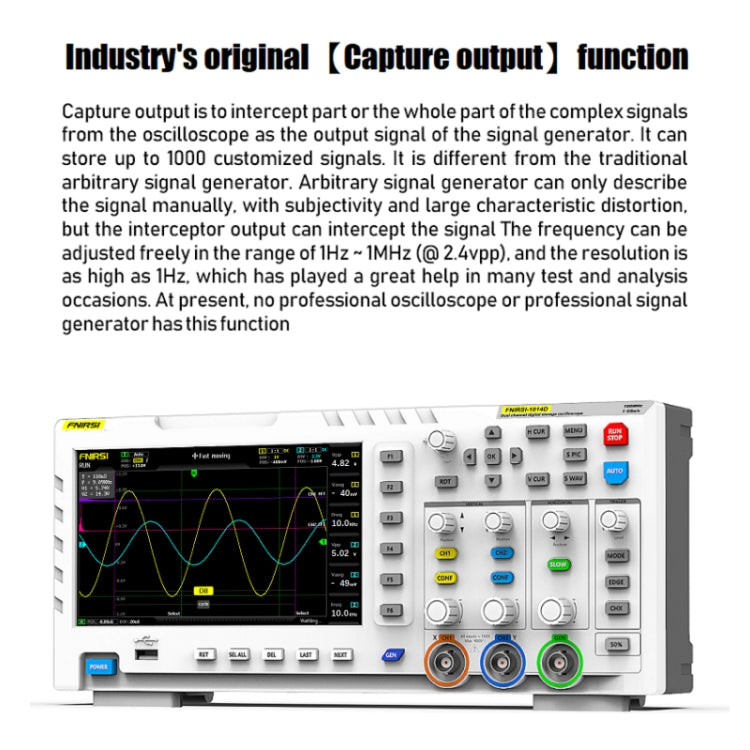

4. يتم استخدام الإشارة المعقدة التي يقيسها منظار الذبذبات كإشارة خرج لمولد الإشارة، والذي يمكنه تخزين ما يصل إلى 1000 إشارة قطع مخصصة

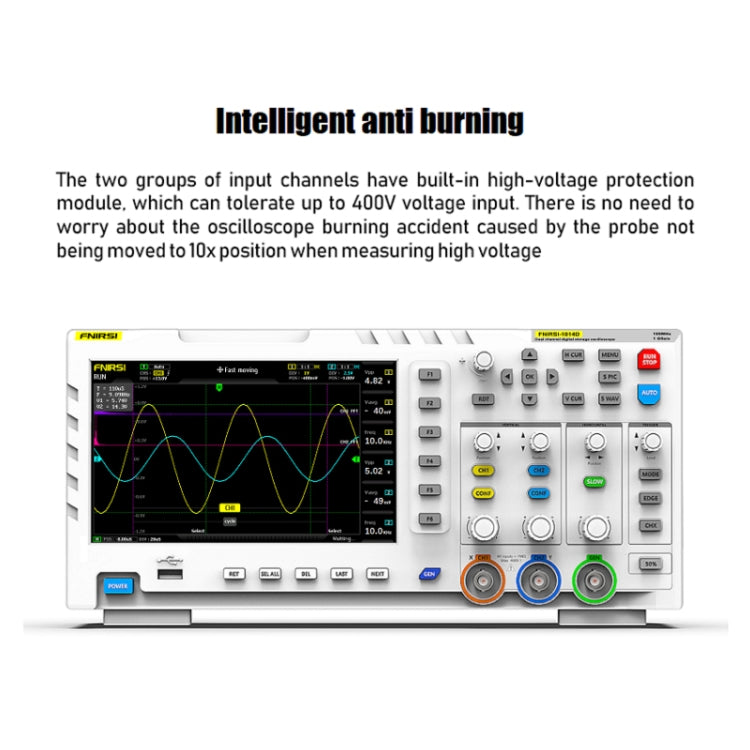

5. وحدة الحماية المدمجة ذات الجهد العالي يمكنها تحمل جهد مستمر يصل إلى 400 فولت، لذلك لا داعي للقلق بشأن حادث احتراق الذبذبات الناجم عن عدم تحرك المجس إلى موضع 10x
7. طريقة التمرير على أساس الوقت الكبير، والتي يمكنها مراقبة التغييرات البطيئة في المستوى

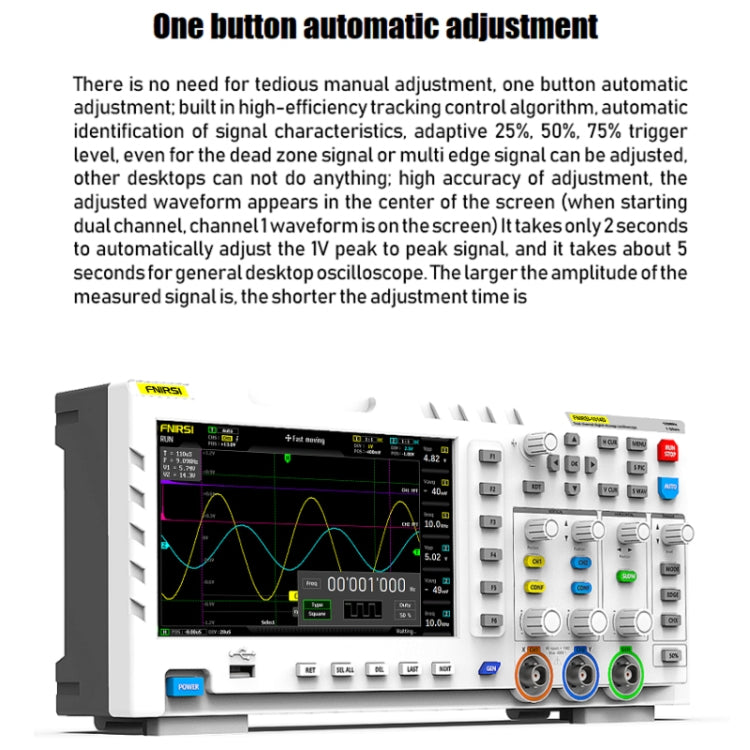

8. مزود بشاشة عرض تلقائية فعالة بضغطة زر واحدة لأشكال الموجات القياسية، دون الحاجة إلى تعديلات معقدة

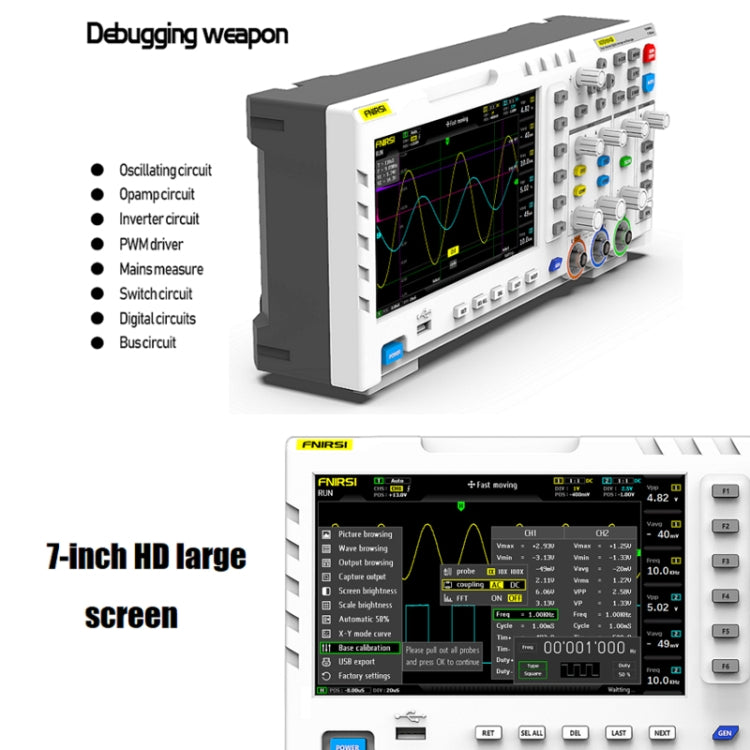

9. شاشة LCD عالية الدقة مقاس 7 بوصات بدقة 800 × 480

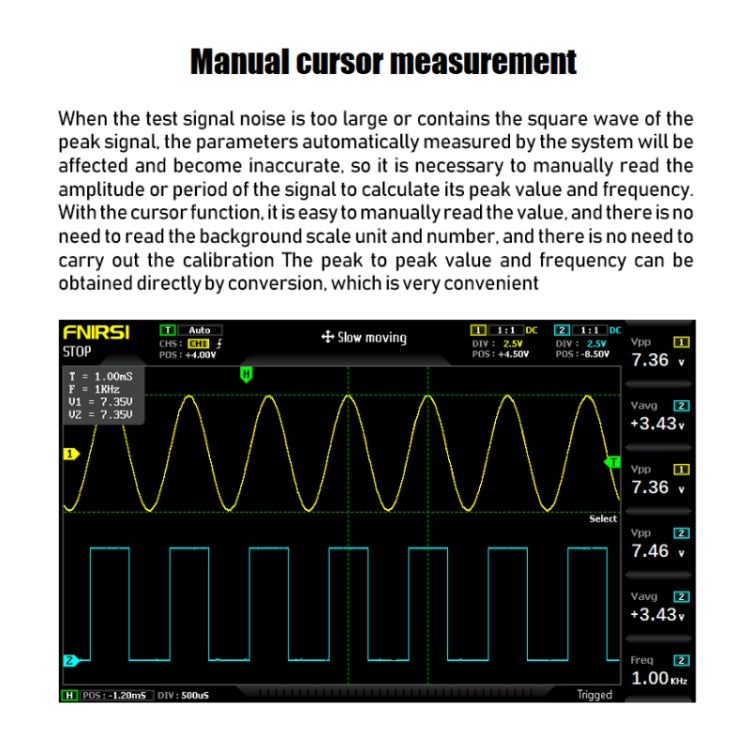

١٠. وظيفة قياس المؤشر: عند قراءة معلمات السعة والتردد يدويًا، لا حاجة لقراءة وحدة وكمية مقياس الخلفية، ولا حاجة للتحويل، بل الحصول مباشرةً على قيمة وتردد الذروة. وظيفة سهلة جدًا لالتقاط الشاشة وتخزين شكل الموجة.

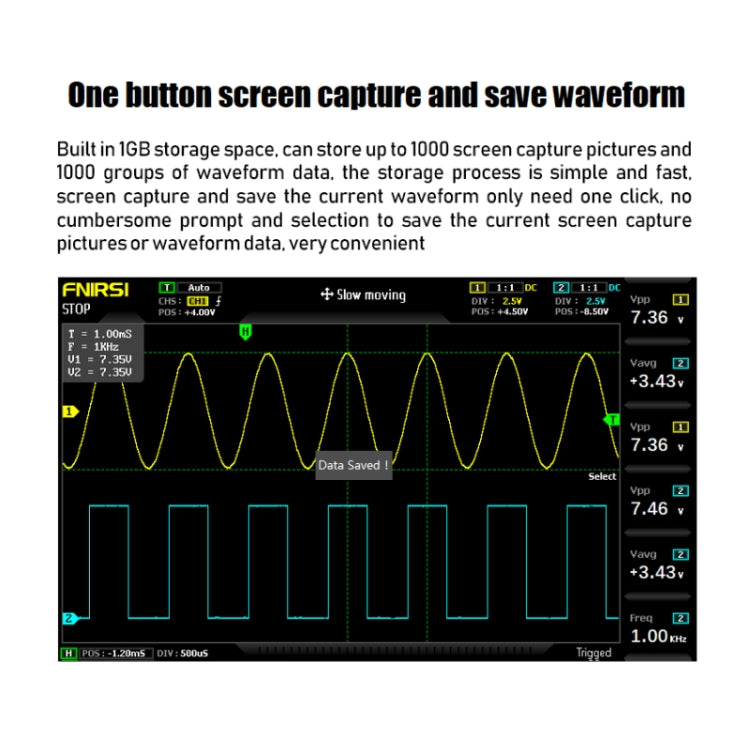

10. مساحة تخزين مدمجة 1 جيجابايت، يمكنها تخزين 1000 لقطة شاشة + 1000 مجموعة من بيانات الموجة، عملية التخزين بسيطة وسريعة، احفظ الموجة الحالية بمفتاح واحد

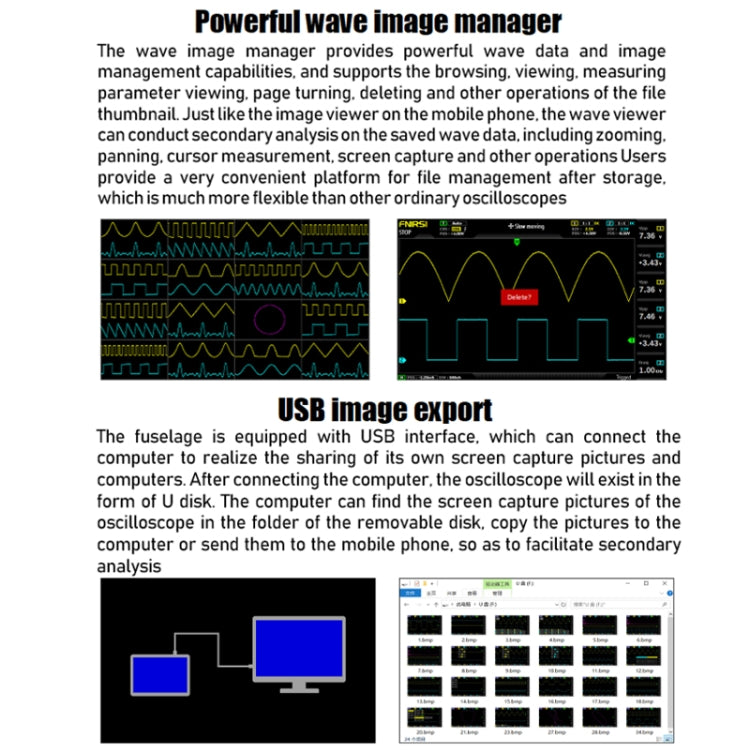

11. مدير قوي لصور الموجات، يدعم تصفح الصور المصغرة، والعرض، وعرض التفاصيل، وتقليب الصفحات، والحذف، وتكبير وتصغير وتحريك الموجات، وما إلى ذلك، وهو مناسب للتحليل الثانوي
12. تم تجهيز جسم الطائرة بواجهة USB، والتي يمكن توصيلها بجهاز كمبيوتر لتحقيق مشاركة لقطات الشاشة والصور الخاصة بها، وهو أمر مناسب للتحليل الثانوي

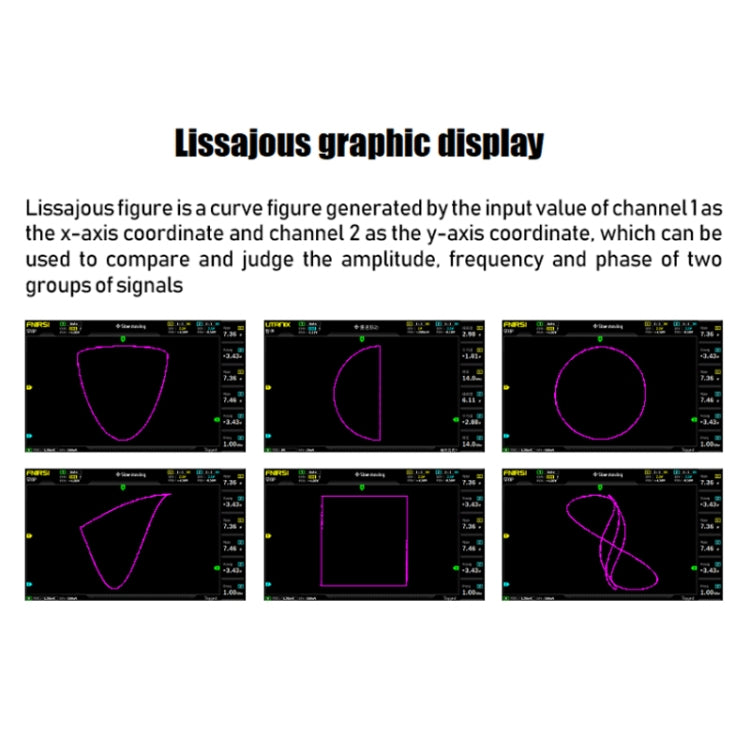

13. وظيفة العرض الرسومي، والتي يمكنها مقارنة وتقييم سعة وتردد ومرحلة مجموعتين من الإشارات
14. يمكن لوظيفة عرض FFT تقدير المكونات التوافقية للإشارة
15. مولد إشارة DDS مدمج، يدعم 12 نوعًا من إشارات الوظائف

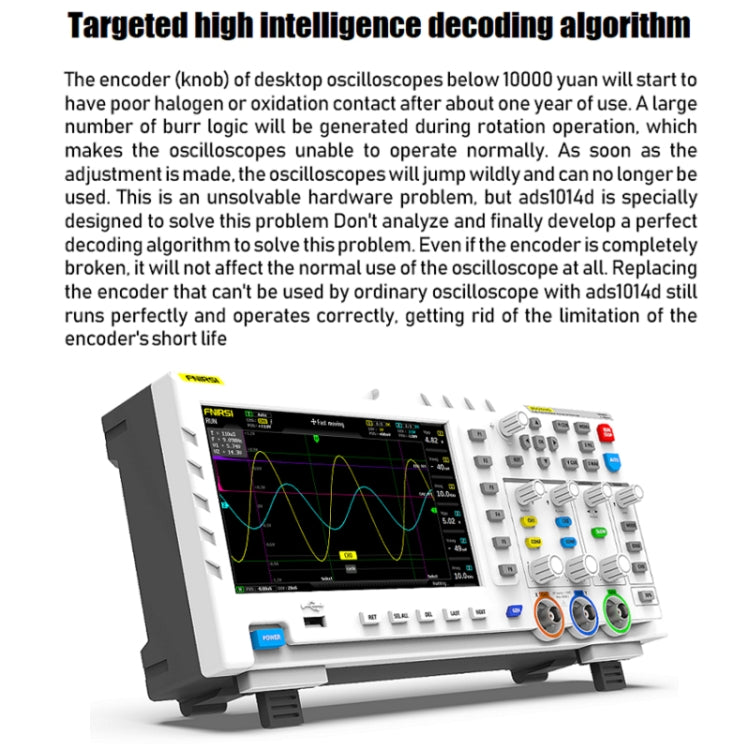

16. للحصول على خوارزمية فك تشفير عالية الذكاء، يتمتع المشفر بعمر غير محدود، ووظيفة ذكية مضادة للحرق، ويمكن لـ 1X تحمل جهد 400 فولت
17. مع عرض نطاق ترددي تناظري 100 ميجا هرتز × 2 ومعدل أخذ عينات 1 جيجا هرتز/ثانية (1X = 5 ميجا هرتز، 10X = 100 ميجا هرتز)
18. نطاق قياس الجهد العالي: 1X يمكنه قياس 0 ~ 40 فولت، 10X يمكنه قياس 0 ~ 400 فولت
19. ما يصل إلى 12 معلمة قياس: VPP، VP، Vmax، Vmin، Vavg، Vrms، Frequent، Duty+، Duty-، Time+، Time-، Period
20. وظيفة قياس المؤشر: ملائمة للقياس اليدوي للفترة والتردد والجهد =
21. وظيفة تشغيل مثالية (فردية، عادية، تلقائية)، تجميد عرض الموجة في أي وقت (وظيفة الإيقاف المؤقت)
22. مع وظيفة ضبط سطوع الشاشة ووظيفة ضبط سطوع الشبكة الخلفية، يسهل حملها
23. المادة: ABS
24. عرض النطاق الترددي للسجل التناظري: 100 ميجاهرتز × 2

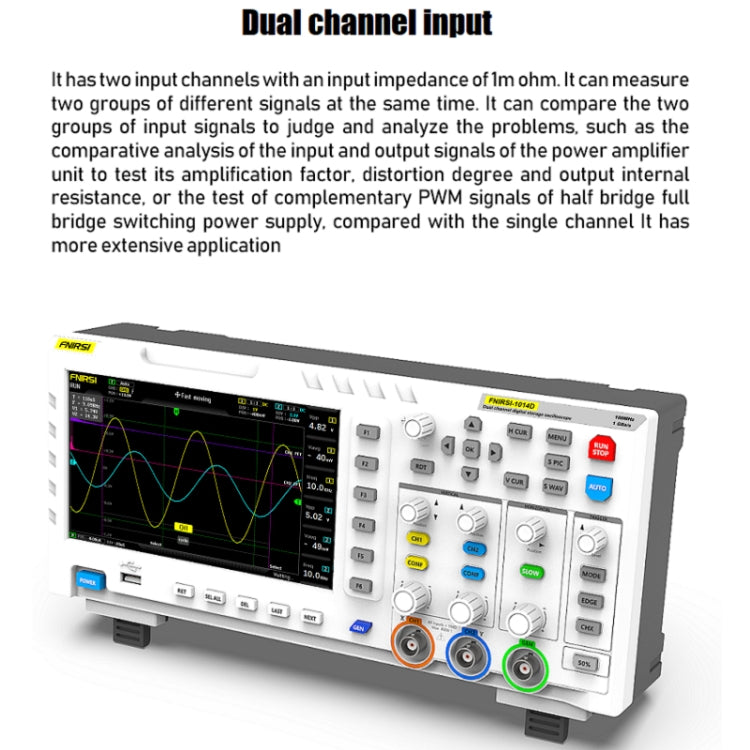

25. عدد القنوات: قناتان
26. معدل أخذ العينات في الوقت الفعلي: 1GSa/s
27. الحساسية الرأسية: 50 مللي فولت/القسم ~ 500 فولت/القسم
28. نطاق قاعدة الوقت الأفقي: 50 ثانية/القسمة ~ 10 نانوثانية/القسمة
29. جهد الاختبار: 40 فولت (مسبار واحد)، 400 فولت (مسبار 10x)
30. عمق التخزين: 240 كيلوبت
31. مقاومة الإدخال: 1 ملي أوم
32. دقة المحول التناظري الرقمي: 8 بت
33. طريقة الاقتران: تيار متردد/تيار مستمر
34. وضع التشغيل: فردي، عادي، تلقائي
35. حافة الزناد: الحافة الصاعدة/الحافة الهابطة
36. جهد التشغيل الخارجي: 0~40 فولت
37. منفذ التوسعة: تصدير صورة USB

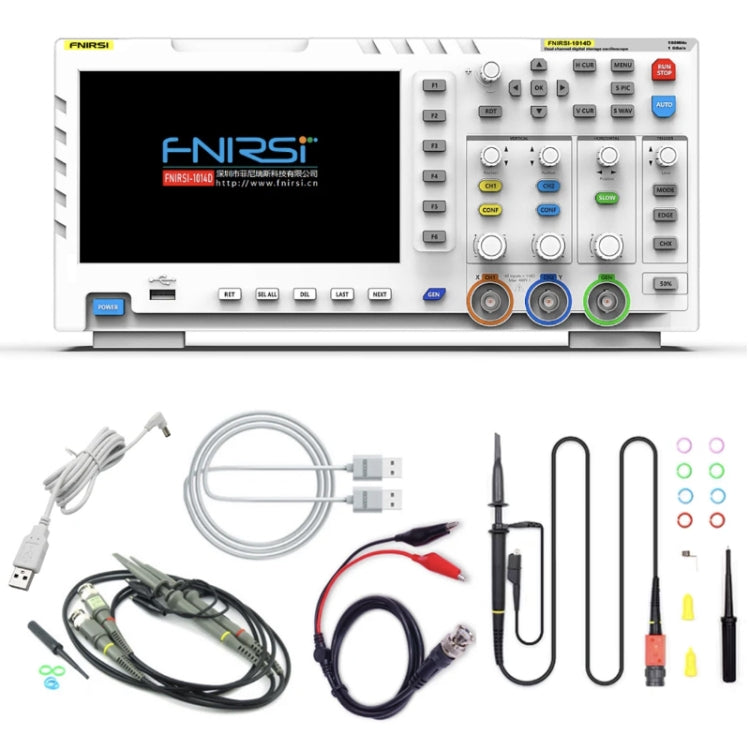

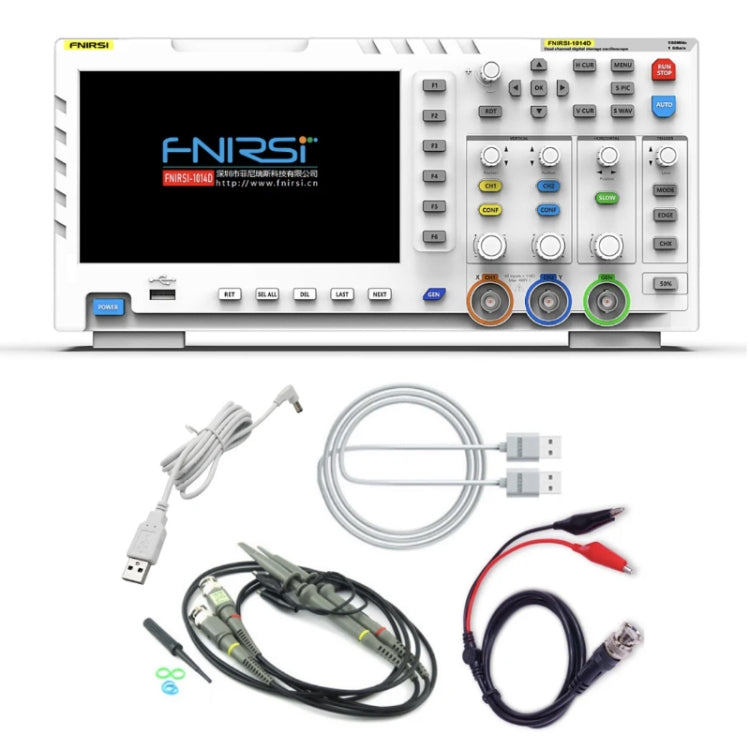

قائمة التعبئة:
مضيف منظار الذبذبات FNIRSI-1014D x 1
مجسات 100 ميجا هرتز متطابقة (1X و 10X) × 2
مقطع × 1
محول طاقة الاتحاد الأوروبي × 1
كابل USB × 1
دليل المستخدم باللغة الإنجليزية × 1
مسبار P4100 (اختياري) × 1
